Passiamo dunque a dare uno sguardo alla scheda madre. La GIGABYTE Z370 AORUS Gaming 3 presenta lo schema di colori Nero/Rosso (molto utilizzato in ambito gaming) con relativi inserti quali slot RAM DDR e dettagli. Il PCB della GIGABYTE Z370 AORUS Gaming 3 presenta la serigrafia del logo AORUS su base grigio chiaro. Questo crea un interessante contrasto ed effetto visivo considerando anche la presenza dello stesso, in scala ridotta, sull’heatsink del PCH Z370. La GIGABYTE Z370 AORUS Gaming 3 è una scheda madre in formato ATX e permette una migliore distribuzione degli spazi e della componentistica saldata e non.
Partiamo dunque dalla zona socket. Questa è caratterizzata non solo da due generosi dissipatori in alluminio con delle fenditure e una pennellata di rosso ma completata anche dalla relativa cover in plastica che sormonta le uscite e porte I/O.
Per rimuovere la cover in plastica ci servirà un cacciavite a punta fine mentre per i dissipatori della zona di alimentazione semplicemente attenzione e delle nostre dita. Infatti sono presenti delle viti/pioli in plastica. Fatto ciò ecco come si presenta la zona di alimentazione della GIGABYTE Z370 AORUS Gaming 3.
Zona socket caratterizzata da 7 fasi di alimentazione (4+3) controllate da un controller ibrido digitale Intersil ISL95866. Completano la presenza diversi MOSFET ON Semiconductor NTMFS4C06N e NTMFS4C09N, di condensatori allo stato solido e induttori in lega metallica con relativo logo.
Dettaglio controller.
Dettaglio MOSFET.
Alimentazione affidata ad un classico connettore 8 Pin EPS a fianco di uno a 4 Pin per ventole.
E all’immancabile 24 Pin ATX. Questo posizionato sempre lateralmente in maniera verticale e vicino all’Header per strisce a LED Digitali e Analogiche. Non possiamo non notare anche il connettore USB 3.0 e il più recente USB 3.1 per le connessioni frontali dei case.
Dettaglio Header per strisce a LED Digitali, secondo Header per strisce a LED analogiche e infine un ulteriore Header 4 Pin per ventole

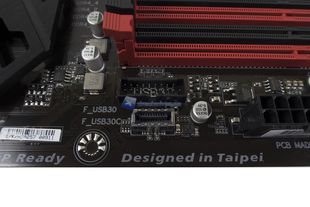

Dettaglio Header USB 3.0 e USB 3.1.
Osserviamo anche la presenza dei 4 slot RAM DDR4 abbinate allo schema di colori della scheda madre. Supporto RAM DDR4 fino a 4000 MHz.
Scendendo verso il lato destro troviamo le prime quattro porte SATA III.
Solo da una visione ‘’aerea’’ angolare possiamo osservare le altre due porte SATA III nonché il generoso dissipatore in alluminio adibito alla dissipazione del PCH Z370.
Troviamo inoltre i classici Header per USB, TPM, connessione frontali, Header Audio frontale e molto altro ancora.
Arriviamo nell’angolo opposto dove è presenta il rinnovato circuito audio con i nuovi condensatori audio WIMA e condensatori Chemicon Gold insieme al chip Realtek ALC1220 sotto la EMI Shield. Non manca una Trace Path con LED Rossi.
Giungiamo al retro delle scheda madre e precisamente alle uscite e connessioni posteriori. Troviamo:
- 1 x PS/2 keyboard/mouse
- 1 x Tasto OC
- 1 x HDMI
- 1 x USB Type-C port, con supporto USB 3.1 Gen 2
- 1 x USB 3.1 Gen 2 Type-A port (Rosso)
- 4 x USB 3.1 Gen 1
- 2 x USB 2.0/1.1
- 1 x RJ-45
- 6 x Jack Audio 3.5 mm
Raggiungiamo il centro del PCB dove sono presenti:
- 2x Slot PCI-E x16 con SafeSlot (con un rinforzo in metallo dello slot PCI-E)
- 4x Slot PCI-E x4
A seguire alcuni dei chip di gestione e controllo presenti sulla GIGABYTE Z370 AORUS Gaming 3.
Chip ITE 8295FN per il controllo delle strisce a LED RGB Digitali
Chip ASMedia ASM1480 per ripartire le linee PCI-E.
Chip LAN Gigabit Killer E2500.
Chip ITE IT8686E per i sensori e monitoraggio.
Chip PTN3360DBS NXP per la gestione di porte digitali quali HDMI
Chip ASMedia ASM3142 per USB 3.1
Per questa volta saltiamo il capitolo RGB Fusion in quanto la GIGABYTE Z370 AORUS Gaming 3 è dotata di soli LED di colore rosso e dunque non potremo cambiare colore di tali.
Vi riportiamo giusto uno scatto relativo l’illuminazione del dissipatore del PCH Z370.
